总线制与分线制入侵报警系统设计教程

电脑教程 2022-04-20 21:15:10

入侵报警系统(IAS)Intruder alarm system是利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域的行为、处理报警信息、发出报警信息的电子系统或网络,当一旦发生警情,立即产生报警信号,同时能通过声光警报或电子地图提示值班人员发生报警的区域,使于迅速采取应急措施。

防盗报警系统主要是防患于未然,用来实现较周密的外围全方位管理及建筑物内重要的管辖区,防盗报警系统对工作区安防状态的监视、结合内部对讲系统,遥相呼应,可减少管理人员的工作强度,提高管理质量及管理效益。防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至控制中心及分控室,值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视,发现情况统一调动,节省大量巡逻人员,还可避免许多人为因素,并结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据。

在工程设计中,我们应该根据工程实际应用的需要(探测器点位、报警键盘、声光警号)、根据现场警戒防区数,以及与其他设备(NVR、报警平台)进行报警联动需求,合理选用联网型报警主机。

同时还得考虑联网报警主机所担负的警戒任务,主机本身的工作是否可靠,将直接影响到整个系统的稳定运行,报警系统主要指标是系统的漏报率,及误报率。(感兴趣的可以继续关注我,后面讨论有关报警系统设计规范)

现有市场上有各种类型的报警主机,主要有:

1、根据探测器跟报警主机联接方式分:无线报警主机、有线报警主机;

2、根据上传警情方式分:电话线、GSM网络、TCP/IP网络报警主机;

3、根据布线方式分:分线制报警主机、总线制报警主机;

根据项目上实际防区数量的大小不同分大、中、小系统:

16个防区以下的系统称为小系统;

16~64个防区称为中系统;

超过64个警戒防区称为大系统;

一般来说,报警系统主要由前端设备(探测器、报警按钮、门磁等)、传输设备(通信线路、传输设备)、后端报警主机和报警控制器四部分组成。

随着物联网在5G技术的加持下,以AI+智慧报警模式已逐渐成为赋能整个传统安防行业升级变革的重要手段。

在智能化项目上,最基本的报警系统有分线制报警系统、总线制报警系统两种;

总线制与分线制入侵报警系统



分线制报警系统指的所有挂在系统中的前端设备都必须采用独立的通讯线路与主机连接,这种形式结构简单,一般使用在防区数较少的场合。

总线制与分线制入侵报警系统



总线制报警系统是指所有设备节点,例防区模块、报警设备等都挂在两条通讯线上。无论多少设备都可以共用此条通讯线路,这种形式一般用在大型报警系统中,能节约线材及人力成本,施工非常方便。

总线制与分线制入侵报警系统



大型报警系统中,当通讯线缆超过一定限度,可以使用RS485光端机进行传输。

例如:当一台报警主机需要管理10个报警设备时,总线制只需要一条两芯通讯线即可。而分线制则需要20条两芯通讯线分别与报警设备连接。

总之:

1、总线制主机就是利用1根2芯线就可以传输多个防区,多个探测器的报警信号;

2、分线制主机的每1个防区必须单独接1根2芯线;

单防区输出扩展模块DH-ARM911

总线制与分线制入侵报警系统



单防区模块地址编码

总线制与分线制入侵报警系统

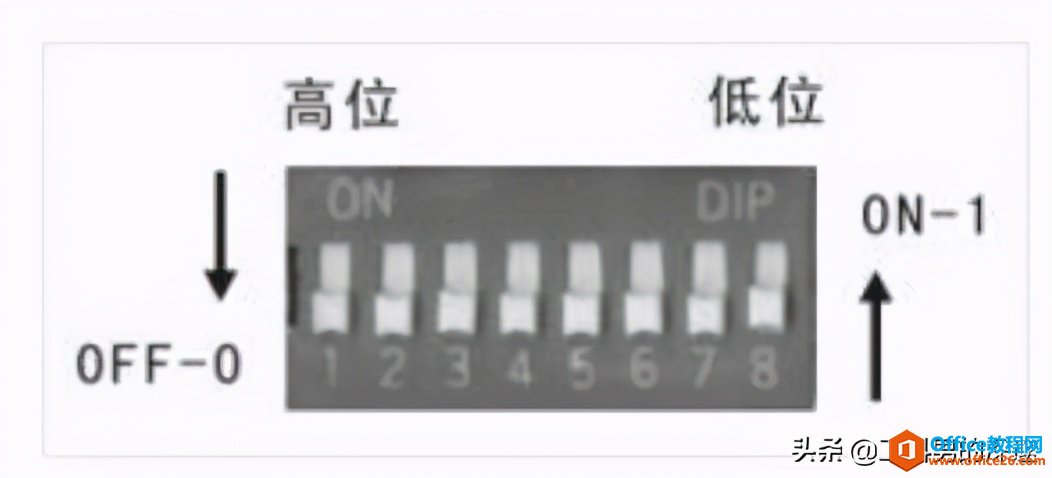

在将防区模块接入系统使用时,必须对其进行地址编码,编码通过编码开关按“12345678”顺序排列设置二进制地址。

总线制与分线制入侵报警系统



总线制与分线制入侵报警系统



多防区模块

总线制与分线制入侵报警系统
