海康威视iVMS-4200设置上墙轮巡拼接及分割方法

电脑教程 2022-04-20 21:30:15

关于69系列解码器你会配置解码上墙、画面轮巡、画面拼接及分割吗?如果你还不会那么本期解码器专题你一定需要!

海康威视iVMS-4200设置上墙轮巡拼接及分割方法1

一、69系列解码器画面上墙

1、安装客户端软件

首先安装客户端软件Ivms-4200 Video Wall。

首次运行软件需要创建一个超级用户,用户名和密码自定义。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法2

2、激活解码器

初次使用设备需设置密码,进行激活。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法3

选中在线设备,点击激活。

3、添加解码器及编码设备

进入设备管理,分别添加解码器跟编码设备(录像机、摄像机等为编码设备)。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法4

4、添加电视墙

进入到电视墙页面进行相应配置。电视墙配置界面点击虚拟屏幕上方的选择,可以添加电视墙。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法5

5、关联输出口

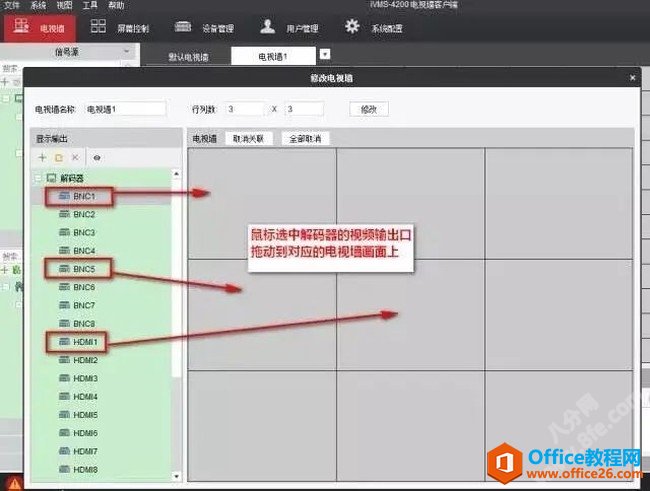

将解码器的显示输出口拖动到对应的大屏画面上。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法6

6、关联监控点

选中监控点,将其拖到右侧电视墙上,会形成窗口,进行上墙操作。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法7

二、69系列解码器轮巡上墙

1、新建分组

选择电视墙—监控点—添加分组,自定义一个分组名,点添加,将所需要轮巡解码的监控点添加在同一个分组中。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法8

2、导入监控点

选择对应的监控点,添加到新建的分组中。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法8

注意:一个轮巡分组内的监控点不能超过64个。

3、建立窗口号

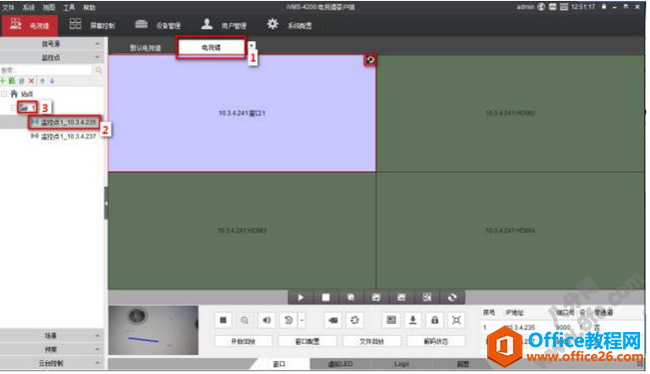

展开分组,选择其中一个监控点,将该监控点拖到其中一个窗口上,建立窗口号。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法10

提醒:很多客户会直接将整个文件夹拖入到对于的窗口中,而出现解码不了的情况,注意此处不是将文件夹拖入窗口哦。

4、轮巡解码

将整个分组拖动到该窗口上,可以实现这个分组在这个窗口上轮巡解码。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法11

轮巡解码成功后,可以在窗口右上角看到旋转箭头图标。

三、69系列解码器分割/拼接

1、画面分割

选中我们配置好的没有上监控点的一块屏,在左下角监控点中先拖动一个监控点上墙;

海康威视iVMS-4200设置上墙轮巡拼接及分割方法12

然后点击窗口—窗口分屏,选择画面分割,再选择每个子窗口,依次拖动监控点上墙即可。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法13

2、画面拼接

以4屏幕拼接为例:

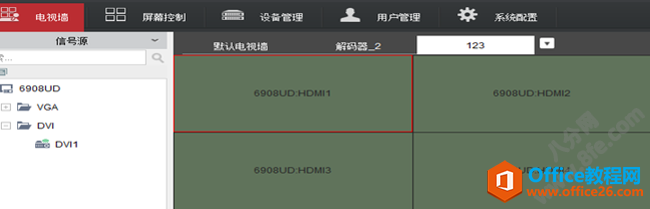

先把对应的输出通道拖到4块大屏上面。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法14

把对应的监控点上墙,然后选择该屏幕鼠标,放在左下角变成箭头图标。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法15

慢慢去调整画面大小,直到覆盖4个窗口,这样就完成了拼接。

海康威视iVMS-4200设置上墙轮巡拼接及分割方法16

海康威视iVMS-4200设置上墙轮巡拼接及分割方法17
