如何解决word中插入visio对象的图片大小修改问题

Visio 2021-09-17 09:42:25

在论文中直接插入visio导出的png或其他格式的图片会很不清晰,我们可以在word中直接插入visio对象。

如何解决word中插入visio对象的图片大小修改问题

在“插入”栏目中选择“对象”,下拉依旧选择“对象”

如何解决word中插入visio对象的图片大小修改问题

可以选择“新建”一个visio对象,也可以选择“由文件创建”选择已经画好的visio文件

如何解决word中插入visio对象的图片大小修改问题

点击“确定”导入visio文件

如何解决word中插入visio对象的图片大小修改问题

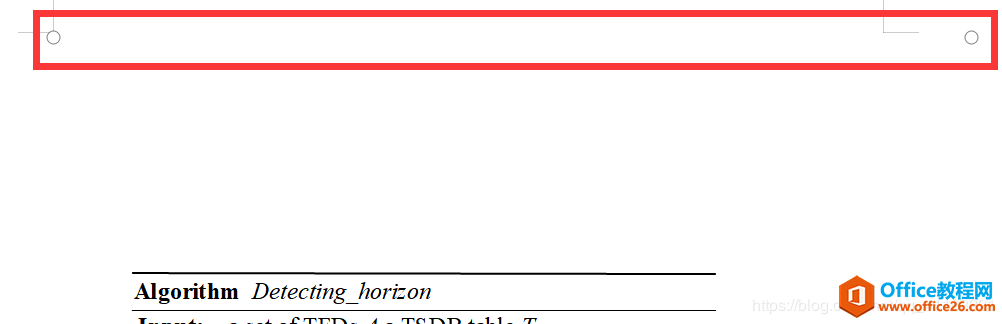

我们发现导入进来的对象上下左右空白很大,如果单纯的用红框中的圆圈缩小,则图中的字很变得更小甚至看不清,上下左右的空白也没有变小。我们希望这里可以有像图片那样的“截图”功能,其实visio对象也是有“截图”功能的。我们右键该visio对象,选择“设置对象格式”中的最后一列“图片”

如何解决word中插入visio对象的图片大小修改问题
如何解决word中插入visio对象的图片大小修改问题

在红框中可以设置裁剪多少空白



除此之外,我们还以在visio软件中设置其画布大小

如何解决word中插入visio对象的图片大小修改问题

点击这两个红框均可设置页面大小。(但我没有成功,还是word的“截图”好用)
