如何利用Visio画绘制价值流图

Visio 2021-09-17 09:37:15

 中级2:价值流图

价值流图可以用来阐述精益化制造流程中的物流和信息。

比如价值流图显示堆叠额外的资料的位置,理想情况下,传递到公司的材料直接进入加工过程;

然后顺利通过移动流程的阶段的所有产品完成之前;

完成的产品然后传递到客户而不发生延迟。

实现两个大的步骤:

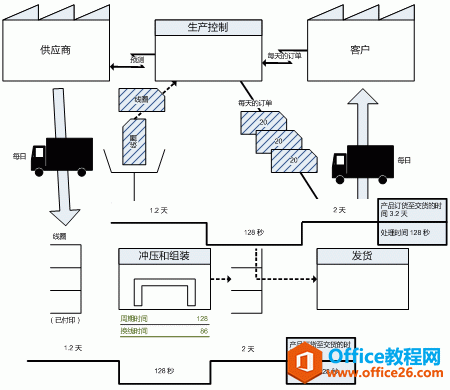

1.创建显示您的进程的当前工作的当前状态图表。

如何利用Visio画绘制价值流图

2.找出问题区域后,创建可帮助您查明方法若要更改的过程,以减少浪费未来状态图表。

如何利用Visio画绘制价值流图

具体操作如下:

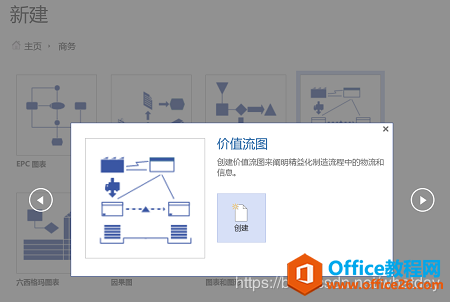

1.单击文件->新建->类别->商务->价值流图。

如何利用Visio画绘制价值流图

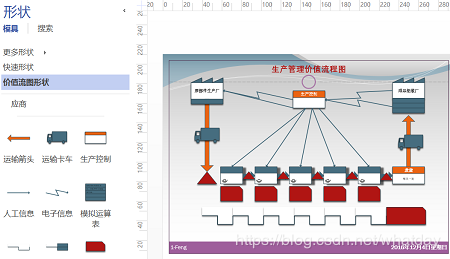

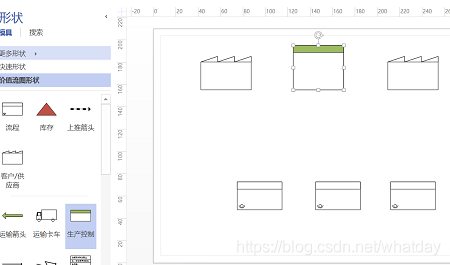

2.从价值流图形状模具中,将形状拖到页来表示您流程、信息和资料。

如何利用Visio画绘制价值流图

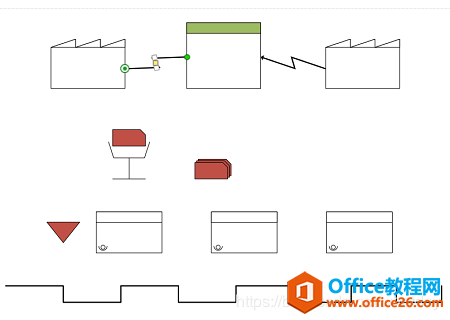

3.使用从价值流图形状模具中,如推送箭头和电子信息形状,连接线形状连接地图中的步骤操作。

如何利用Visio画绘制价值流图

4.为要显示的流方向的形状的连接线的端点粘附。(选择样式等,效果直观好看~~)

如何利用Visio画绘制价值流图
