如何利用Visio画数据库实体关系图

Visio 2021-09-17 09:41:03

在设计数据库表结构时,通常都是先画数据库实体关系图,这样在讨论设计的是否合理时,可以很容易看懂数据表之间的关系。

Visio画数据库实体关系图

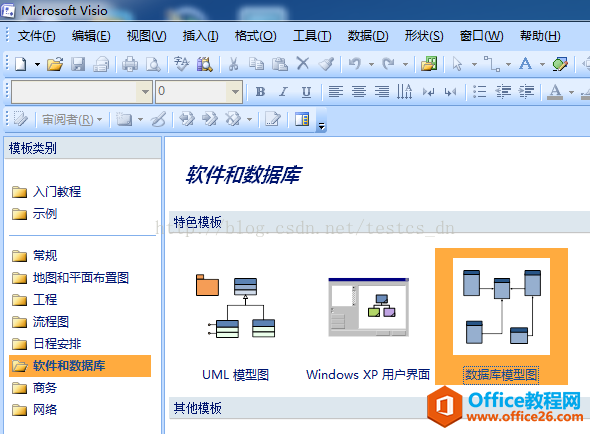

打开Microsoft Office Visio ,左侧的模板类别中选择“软件和数据库”,双击右侧的“数据库模型图”。

Visio画数据库实体关系图

调整显示比例

Visio画数据库实体关系图

添加实体:鼠标指针移动到实体上,按下鼠标左键不要松开,移动鼠标到右侧的绘图页上,松开鼠标左键。

Visio画数据库实体关系图

修改实体定义:去掉键入时同步的勾,输入物理名称和概念名称。

Visio画数据库实体关系图

添加列:左侧类别选择“列”,右侧输入列名,选择数据类型,选择是否必须,是否主键。相同的方法添加“用户与角色关联表”

Visio画数据库实体关系图

添加关联关系:在左侧的关系上按下鼠标左键,拖动到右侧的“用户表”实体上,实体边框会变成红色,松开鼠标左键。

Visio画数据库实体关系图
 Visio画数据库实体关系图

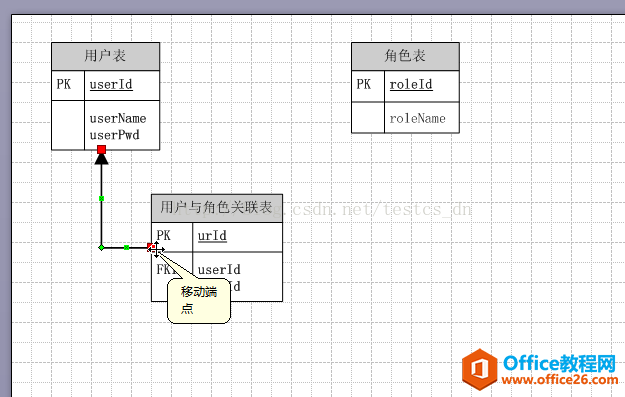

移动关系连接线的另一端关联到另一个实体上。左侧的数据库属性中就会显示对象关系。按此方法创建其它实体和关系。

Visio画数据库实体关系图

保存文件:实体关系图设计好之后就可以保存了。为了以后可以继续修改,一定要保存为.vsd扩展名;如果为了方便查看,可以再另存为其它格式。

Visio画数据库实体关系图
Visio画数据库实体关系图

最终效果:

Visio画数据库实体关系图
