网络环路导致网络风暴解决方案

路由器教程 2022-05-05 21:46:51

电脑上网、摄像机连通、只要有网线的地方就有网络,网线维护不好就有可能产生故障,故障有多种多样,有一种故障很严重,但是很难查到在哪里,那就是网络产生环路。

在实施中我们是不希望产生这种事故,但在线路比较乱的场合下,有时乱插会发生这种错误,网络产生环路,必会引起网络广播风暴,广播风暴影响用户的使用,导致业务不能运行,甚至系统瘫痪,发生时会出现:

  1. 内网、互联外网网页有时能打开但很卡,有时又打不开;
  2. 应用访问缓慢,甚至无法正常提供服务;
  3. 网络丢包,其主要表现为从一台电脑PING网关会出现大量丢包的情况;
网络环路导致网络风暴解决



如上图,是同一个交换机之间产生了环路

网络环路导致网络风暴解决



如上图,是上、下二层交换机之间产生了环路

一、发生了网络环路,交换机会出现哪些问题?

网络中发生环路,可以通交换机的状态指示灯能看得出来,一般指示灯“狂闪”或者同闪同灭基本就有环路发生了,对于网管型交换机,还可以通过以下途径查看:

  1. CPU利用率会很高

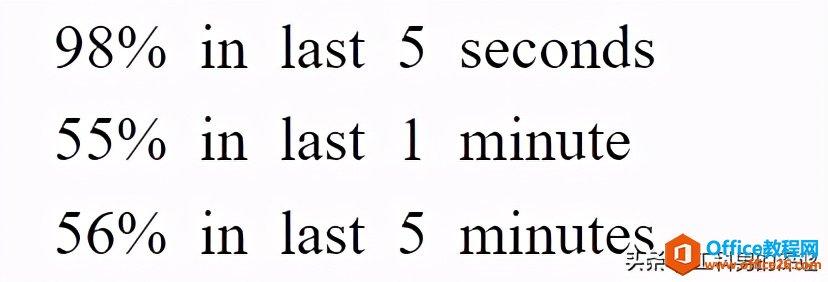

进入交换机(有多少台进入多少台交换机),输入命令:display cpu,显示结果类似如下所示:

网络环路导致网络风暴解决



  1. 查看生成树协议

[]display stp brief,会显示如下:

网络环路导致网络风暴解决



  1. 如果网络中部署了分析软件系统,也可以看得出来:
网络环路导致网络风暴解决



当对数据包进行分析,发现有大量IP标志重复的广播包存在,就可以判断网络中发生了环路。

二、如何优化网络防止产生环路?

网络环路无法避免,但是我们可以采取措施来将环路影响降到最低,可以通过以下配置来降低产生的影响:
1、在交换机中启用生成树协议;

[]stp enable

[]stp mode stp

2、在交换机端口上设置广播风暴抑制比,设置允许通过的最大广播报文流量,当端口超过设置值后丢弃后面的报文;

[]broadcast-suppresssion 30

3、对不同的业务办公划分不同的VLAN,将网络风暴控制在一定的范围内。

[]vlan 10,20,30

三、发生网络环路时解决方案:

网络中是否有环路出现,很多时间需要运维工程师的经验来判断,通过经验就能发现,出现时快速解决办法,对上下层交换机,交换机挨个拔掉主干网线,看网络是否恢复正常,但对那种有重要业务的网络中,这种做法,风险很大。

四、那么如何避免网络环路呢?

所有的网络由专业人员进行维护,新增或者减少终端数量,先提出申请,批准同意后进行操作,加强管理。


标签: 网络环路导致网络风暴
