几何画板怎么画长宽比是2：1的矩形

几何画板 2021-09-25 09:28:37

在几何绘图时，常常需要按照固定的要求来绘制图形。以矩形为例，任意长宽比的矩形用几何画板工具很容易就能画出来，那固定长宽比为2：1的矩形该如何绘制呢？

操作步骤如下：

1.构造点并将之平移。利用“点工具”任意构造一点A，选定点A，点击“变换”——“平移”，按极坐标方式，平移1cm，固定角度0°得到A’。

任意构造一个点并将之平移

2.构造射线。先选中A点，再选中A’点，在“构造”菜单中选择“射线”构造射线AA’。

选中点A和A’后构造射线AA’

3.构造线段和中点。在射线上任取一点B，利用线段直尺工具连接AB。选定线段AB，单击“构造”——“中点”（快捷键Ctrl+M）。

构造线段AB和其中点M

4.构造矩形的顶点和宽。双击点A标记中心，选定中点M，“变换”——“旋转”——“90°”，得到点D。利用线段工具构造线段AD。

利用旋转构造线段AD和顶点D

5.构造矩形的宽和顶点。选中点A和点B，选择“变换”——“标记中心”。选中线段AD和点D，选择“变换”——“平移”，得到线段BC。

利用平移构造线段BC和顶点C

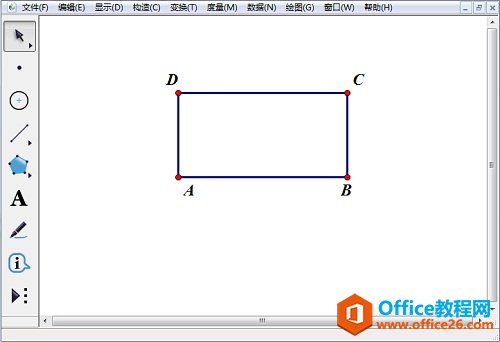

6.绘制矩形。利用线段工具构造线段CD。将射线及A’点M点隐藏，得到如图所示的矩形。

构造线段后将多余的部份隐藏C

以上向大家介绍了怎样用几何画板工具画固定长宽比为2：1的矩形的方法，重点在于掌握几何画板平移功能的使用。
