如何利用几何画板画出网格坐标图?

几何画板 2021-09-15 10:39:24

在数学学习中,经常会遇到带有网格的坐标图,然后在其中画几何图形来进行研究。之前都是在黑板上画这样的图,然而都需要一步步来,效率非常慢。现在有了几何画板这款工具,用它可以快速画出网格坐标图,下面就一起来学习具体绘制技巧。

方法一、利用系统坐标系

打开几何画板,单击上方菜单栏“绘图”菜单,在其下拉选项选择“定义坐标系”命令,这样就画出了软件自带的坐标系,坐标系中是自动带有网格的(如下图所示)。

系统坐标系
利用软件自带坐标系画网格图示例

由于系统自带的坐标系是布满整个屏幕的,在很多情况下不符合老师的使用,所以为了方便使用,在自定义工具下添加了坐标系工具,可以利用这里的坐标系来画图。

方法二、利用自定义坐标系

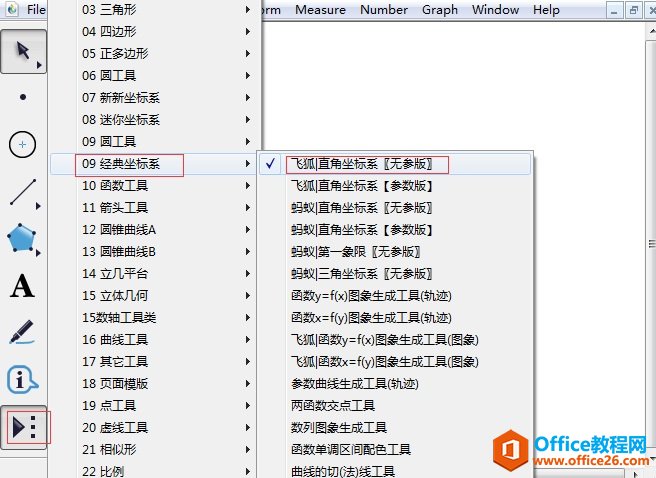

步骤一 打开几何画板,单击左侧侧边栏“自定义工具”按钮,在弹出的菜单选择“经典坐标系”——“飞狐|直角坐标系”,如下图所示。

飞狐坐标系
在自定义工具下选择飞狐坐标系示例

步骤二 选择以上工具后,在工作区域单击一下就可以画出坐标系。单击“坐标初始”文本按钮,就可以将坐标系恢复到初始状态,如下图所示。

直角坐标系
在几何画板中建立的直角坐标系示例

步骤三 添加坐标网格。画出坐标系后,单击“坐标网格”文本按钮,就可以在当前坐标系下画出网格,最终如下图所示。

坐标网格
在直角坐标系中添加坐标网格示例

以上就是给大家介绍的用几何画板画网格坐标图的方法,如果系统坐标系不能满足要求的时候,要记得借助自定义工具下的坐标系,那里的坐标系比较灵活多变,适合使用。
