excel2019中插入和设置SmartArt图形操作技巧大全

Excel技巧 2021-11-17 10:56:06

在创建SmartArt图形之前,应清楚需要通过SmartArt图形表达什么信息,以及是否希望信息以某种特定的方式显示,这样我们才可以使用excel创建一个标准专业的SmartArt图形,SmartArt图形可以用在组织架构图、工艺流程图等项目上,下面我们就来学习一下excel2019中插入和设置SmartArt图形操作技巧大全。

  1、单击【SmartArt】按钮

  在【插入】选项卡下,单击【插图】选项组中的【SmartArt】按钮,弹出【选择SmartArt图形】对话框,选择【流程】选项。

excel2019中插入和设置SmartArt图形操作技巧大全

图1

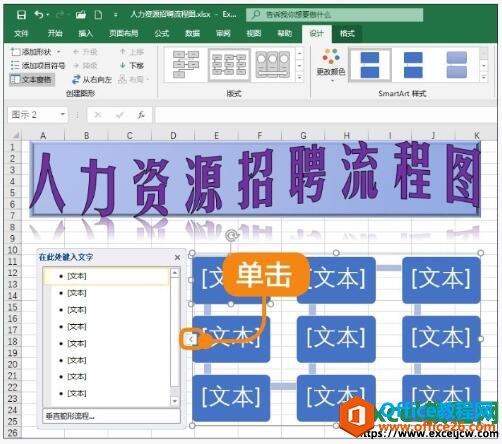

  2、选择【垂直蛇形流程】选项

  在中间的列表中选择【垂直蛇形流程】选项,单击【确定】按钮,即可在工作表中插入SmartArt图形。单击图形左侧的按钮,即可弹出【文本】窗格。

添加一个人力资源流程图在excel表格

图2

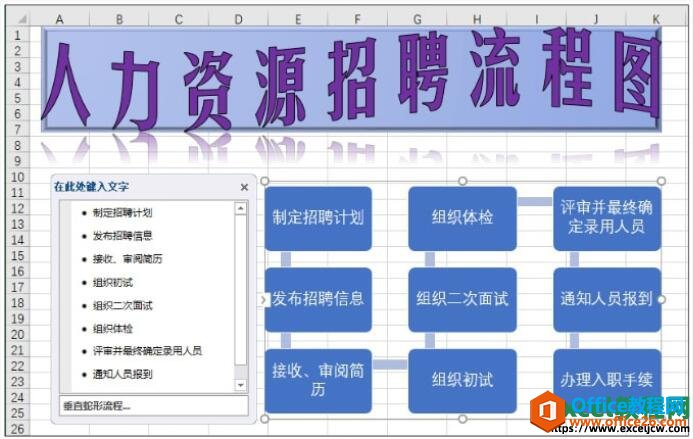

  3、输入内容

  通过【文本】窗格,可以输入和编辑SmartArt图形中显示的文字。在【文本】窗格中添加和编辑内容时,SmartArt图形会自动更新。在左侧的【文本】窗格中输入如下图所示的文字。

设置SmartArt图形的文本内容

图3

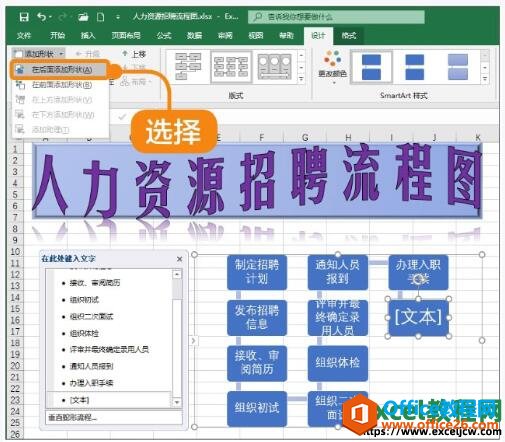

  4、添加形状

  如果需要添加更多的形状,先选中需要添加形状的位置,单击【设计】选项卡下【创建图形】选项组中的【添加形状】下拉按钮,在弹出的下拉列表中选择所需形状即可。这里在最后一个图形中选择【在后面添加形状】选项来添加新的形状。

为SmartArt图形添加一个图形

图4

  5、删除形状

  选择要删除的形状,在键盘上按【Delete】键,即可将多余的形状删除。

  6、改变位置

  将鼠标指针定位在SmareArt图形的边框上,当鼠标指针变为双向的十字箭头形状时,按住鼠标左键,拖曳光标至合适的位置,松开鼠标左键,即可改变SmartArt图形的位置。

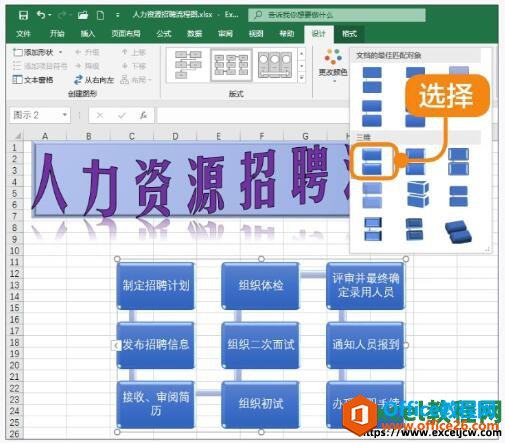

  7、设置效果

  创建SmartArt图形并将其选定后,功能区中将增加SmartArt工具的【设计】和【格式】两个选项卡。在【设计】选项卡下的【SmartArt样式】选项组中,单击右侧的【其他】按钮,在弹出的下拉列表中可以选择SmartArt图形样式。

设置SmartArt图形的样式效果

图5

  8、更改颜色

  在【设计】选项卡下的【SmartArt样式】选项组中,单击【更改颜色】按钮,在弹出的颜色列表中选择【彩色】选项组中可以将SmartArt图形的颜色修改。

  9、设置文字样式

  选择图形框,在【SmartArt工具】➢【格式】选项卡下的【艺术字样式】选项组中,单击右侧的【其他】按钮,在弹出的下拉列表中选择一种艺术字样式,即可改变图形中文字的样式。

  10、设置形状样式

  选择图形框,在【SmartArt工具】➢【格式】选项卡下的【形状样式】选项组中,单击【形状填充】按钮,在弹出的下拉列表中选择【纹理】选项组中的样式选项,即可改变图形样式。

  11、更改SmartArt图形布局

  可以通过改变SmartArt的布局来改变外观,以使图形更能体现出层次结构,单击【设计】选项卡下【布局】选项组中的【其他】按钮,弹出布局列表,在打开的列表中选择布局样式,即可更改SmartArt图形的布局。

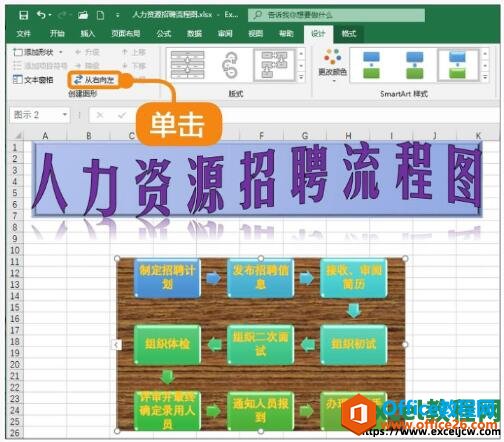

  12、调整SmartArt图形方向

  选择需要调整显示方向的SmartArt图形,在【设计】选项卡下,单击【创建图形】选项组中的按钮即可改变方向。

设置SmartArt图形的方向

图6

  13、旋转SmartArt图形

  通过旋转形状,可以调整其位置。旋转多个形状时,各个形状将围绕各自的中心进行旋转。选择要旋转的图形,在图形上方将显示旋转手柄,通过拖动形状的旋转手柄,可进行任意角度的旋转。

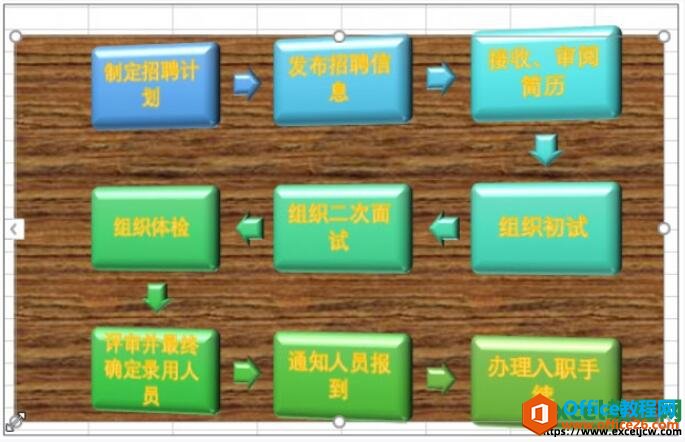

  14、调整SmartArt图形的大小

  SmartArt图形作为一个对象,可以方便地调整其大小。选择SmartArt图形后,其周围会出现一个边框,将鼠标指针移动到边框上,当鼠标指针变为双向箭头时,按住鼠标左键并拖曳鼠标即可调整形状的大小。

调整SmartArt图形的大小

图7

  在对形状的大小要求比较严格的情况下,可以利用选项卡对形状进行调整。选择SmartArt图形,单击SmartArt工具的【格式】选项卡下的【大小】按钮,在打开面板的【高度】文本框或【宽度】文本框中输入具体的尺寸。按【Enter】键确定,即可精确地对SmartArt图形的大小做出调整。
