如何利用 Visio 快速绘制室内现场图

Visio 2022-05-07 22:42:40

一、现场绘图概述

现场绘图是指侦查人员运用制图学的原理和方法,借助各种图形、符号和文字说明,对犯罪现场的状况进行平面描绘。现场图是犯罪现场勘查记录的重要组成部分,是现场勘验检查笔录的重要补充,是一项重要的证据材料,必要时可以利用其重建犯罪现场。

二、现场测量

(一)测量设备

常用的测量设备主要有指南针、钢卷尺、皮尺、比例尺、曲线尺、量角器、三角板、圆规等等。室内装修行业常用的便携式激光测距仪也可应用于犯罪现场勘查中。

(二)测量房间尺寸

对于规则的矩形房间,需要测量的参数主要是其长、宽、高以及墙的厚度。如果是不规则形状房间则还要测量每面墙的长度、高度还有相邻墙的夹角。

(三)测量门窗、家具

测量门需要的参数有:类型、门宽、门高、门开的角度等等,窗的参数主要有:类型、窗宽、窗高和窗梁高度。家具则主要是其长、宽、高等几何参数。

(四)测量证据大小、相对位置和方向角度

测量证据本身主要是其长、宽、厚度。若要测量其与现场其他固定物或证据的相对位置,则需要用不同的方法进行测量。常用的方法有:

1.直角坐标法

此法常用于确定室内物品和证据的具体位置,选择毗连的墙作为坐标系,然后测量物品到这个坐标系的垂直距离以确定该物品的方位。

2.基线测量法

此法在两个固定点之间划一条直线作为基线,测量现场物品与该基线间的垂直距离,并从基线两固定点分别测量到垂足的距离。

3.三角测量法

指由两个固定物体到物证之间构成一个三角形,测量物证分别与此两种物体的距离,则可确定物证在现场的位置。

三、Visio绘图基本步骤:

(一)打开“平面布置图”模板

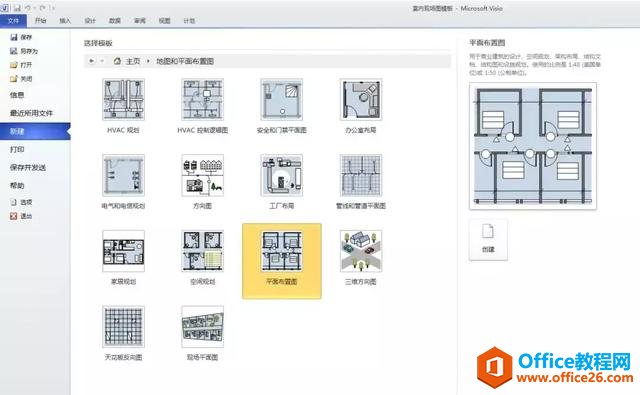

点击“”新建“”-->“地图与平面布置图”

Visio | 用Visio快速绘制室内现场图

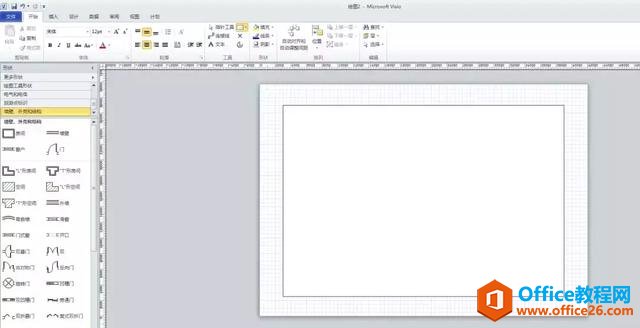

然后选择平面布置图,在右侧点击”创建”,进入编辑页面。

Visio | 用Visio快速绘制室内现场图




(二)进行页面设置

在“设计”选项卡中,按“Shift+F5”,会出现“页面设置对话框”

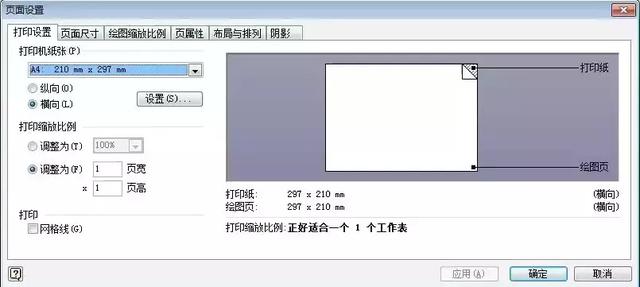

  • 1. 打印设置: A4纸

Visio | 用Visio快速绘制室内现场图

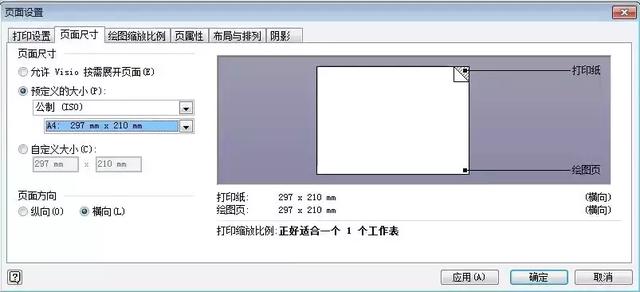

  • 2. 页面设置: A4纸

Visio | 用Visio快速绘制室内现场图

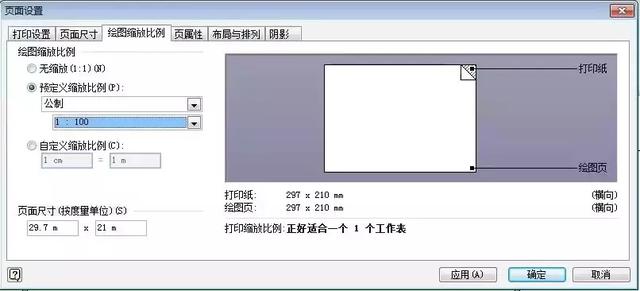

  • 3. 绘图缩放比例: 1:100

Visio | 用Visio快速绘制室内现场图

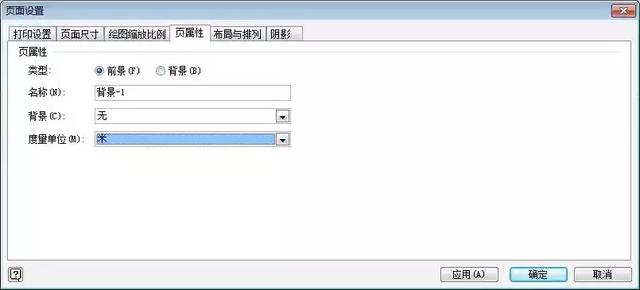

  • 4.页属性:度量单位:米

Visio | 用Visio快速绘制室内现场图




(三)设置现场图框

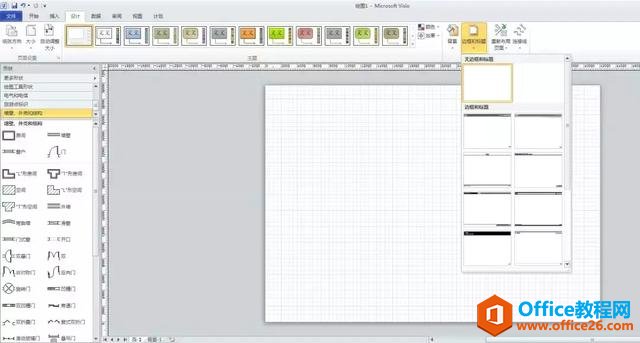

  • 1. 在“设计”选项中,“背景”栏的“边框和标题”下拉菜单中,选择“无边框和标题”,下方便出现背景页面。

Visio | 用Visio快速绘制室内现场图




  • 2. 在“背景”页面中,选择“开始”菜单中矩形工具,在画布中绘制一个距上下边界2.5米、距左右边界3米的矩形


Visio | 用Visio快速绘制室内现场图

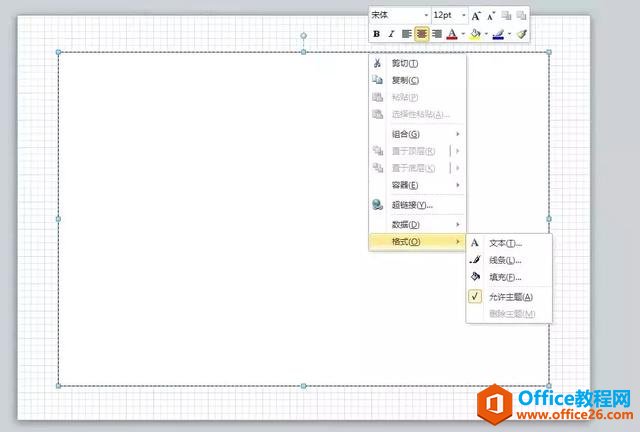

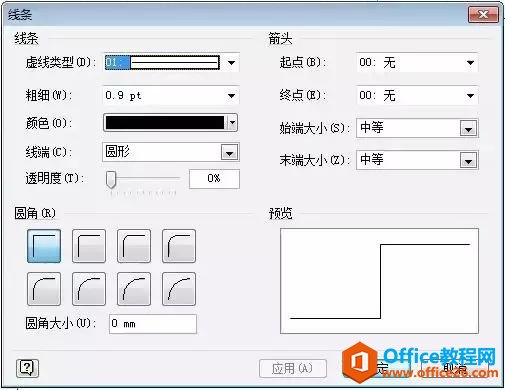

  • 3. 右键“格式”,“线条”,将其粗细设置为0.9pt


Visio | 用Visio快速绘制室内现场图






Visio | 用Visio快速绘制室内现场图




(四)绘制房屋结构

  • 1. 利用房间形状构建房屋结构,再添加墙壁;


Visio | 用Visio快速绘制室内现场图

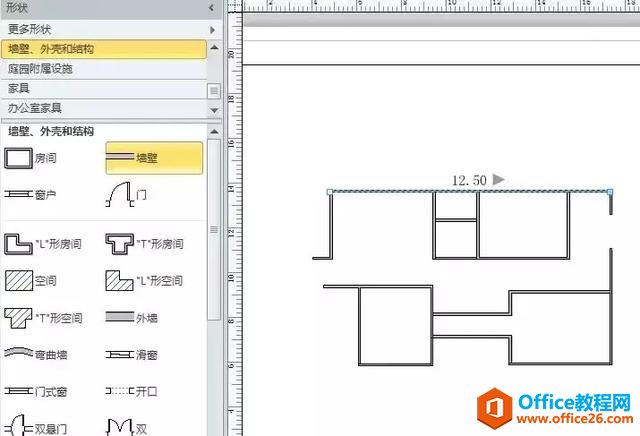

然后,添加按照测量参数添加墙壁,输入准确参数。对墙壁模具可以缩放、旋转。

Visio | 用Visio快速绘制室内现场图



点选墙壁模具时,点击右键,点“数据”-->“形状数据”,可调出参数输入框。对于墙体,输入参数如下所示:

Visio | 用Visio快速绘制室内现场图

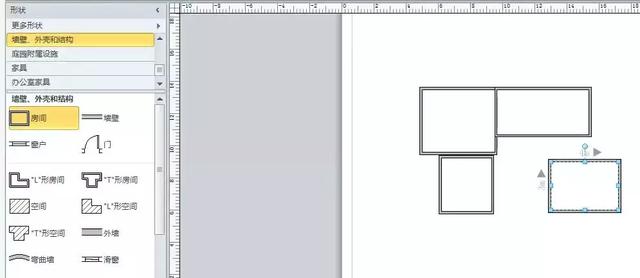

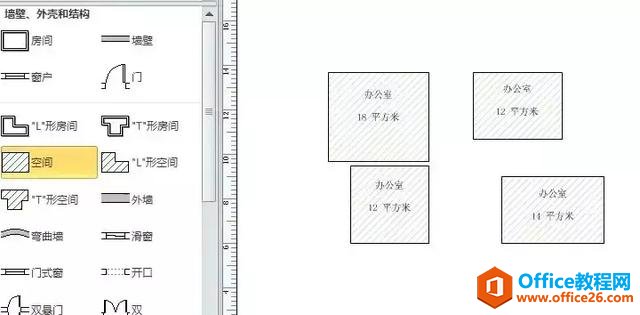

  • 2. 利用空间形状拼合出房屋结构,再转化为墙壁;


Visio | 用Visio快速绘制室内现场图

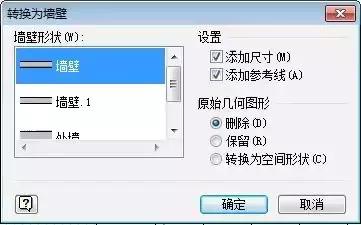

右键可转换为墙壁。


Visio | 用Visio快速绘制室内现场图

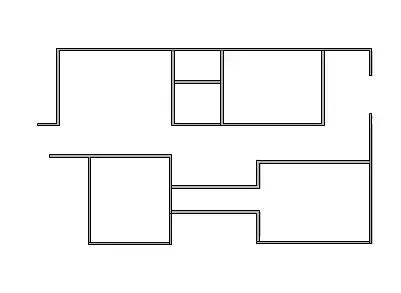

房间墙壁画完,可以增加其他墙壁。墙壁完成图如下所示:


Visio | 用Visio快速绘制室内现场图




(五)绘制门窗,添加家具和家电

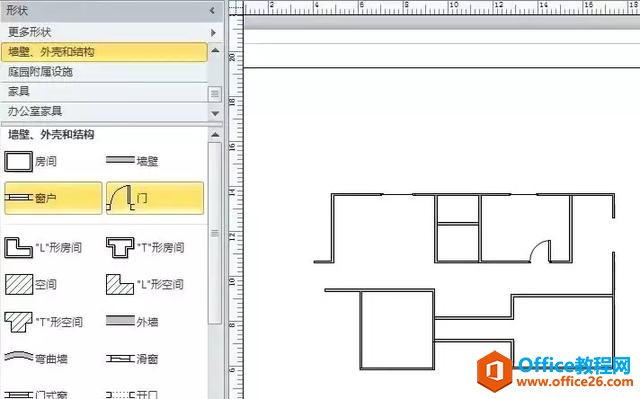

接下来,还是在“墙壁、外壳和结构”下拖曳门、窗模具到指定位置,需要在形状数据栏中输入具体测量参数。


Visio | 用Visio快速绘制室内现场图






Visio | 用Visio快速绘制室内现场图




Visio | 用Visio快速绘制室内现场图

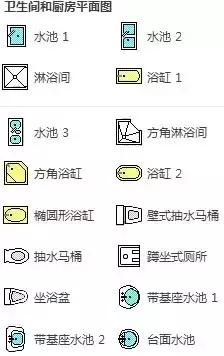

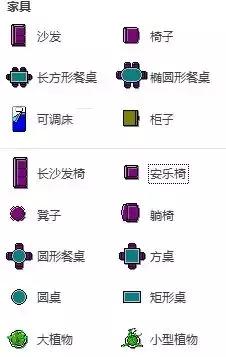

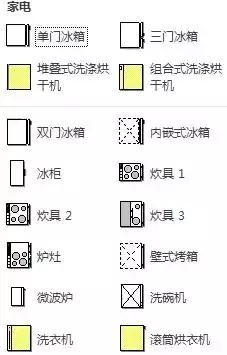

将所有门窗添加好后,就开始添加家具、家电等设施了。这些在软件里都有现成模具。如果没有特定物品模具,则需要另外绘制,或从其他资源库里添加相应模具。以下是室内平面图的模具库展示:

Visio | 用Visio快速绘制室内现场图




Visio | 用Visio快速绘制室内现场图




Visio | 用Visio快速绘制室内现场图




Visio | 用Visio快速绘制室内现场图

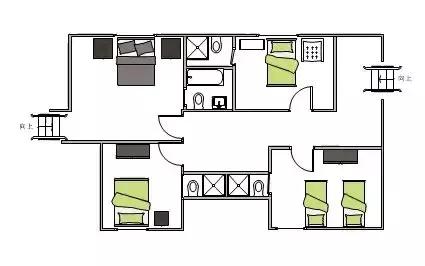

添加了家具后,效果图如下图所示:


Visio | 用Visio快速绘制室内现场图




(六)添加现场绘图专业图例

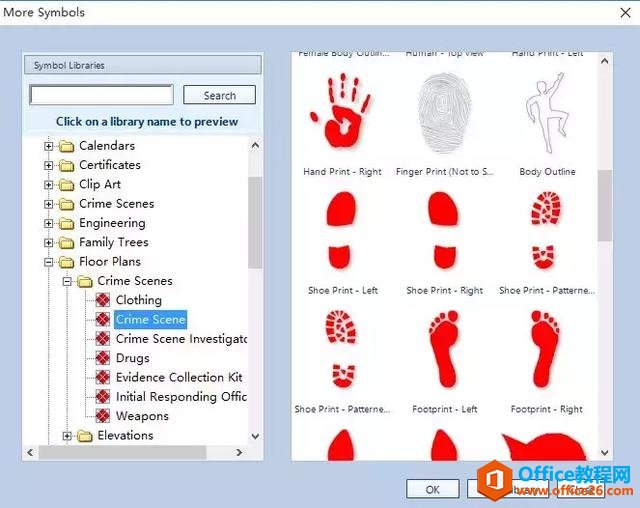

通过以上步骤,犯罪现场的环境基本描绘完毕,但是却没有证据的图示。这在visio模具库中并不存在。所以,专门的证据图例必须另外花时间绘制。不过,在其他专门的现场绘图软件中,已有现成的证据图例库可以导入visio中使用。如smartdraw legal版。里面的现场图模具库也非常多,但也并没有囊括所有情况。但已经内置有衣物库、凶器库、勘查装备库等等,如下图所示:



Visio | 用Visio快速绘制室内现场图

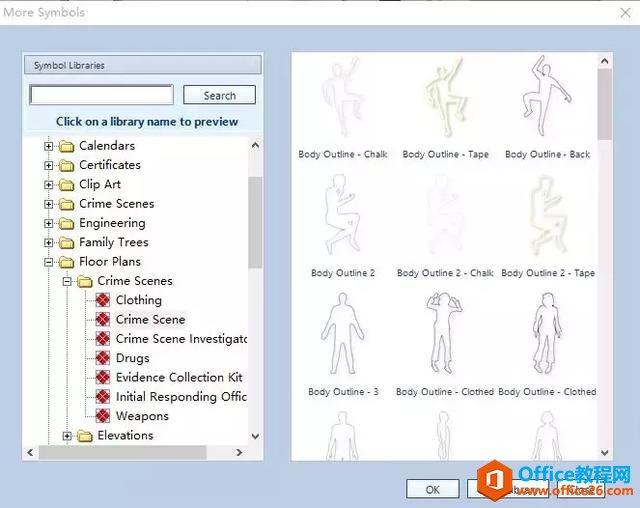

各种尸体姿势


Visio | 用Visio快速绘制室内现场图




各种痕迹

英文好的同学也可以用smartdraw画出现场图,不过这些图库却不能直接导入visio,需要稍微转换下。转换方法如下:

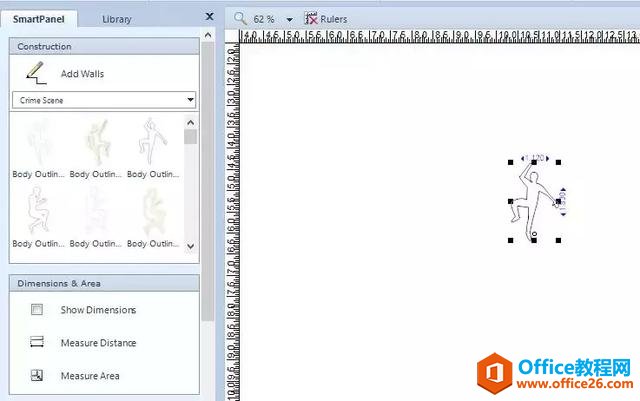

同时打开visio和smartdraw,先将smartdraw图例拖到smardraw绘制界面:


Visio | 用Visio快速绘制室内现场图

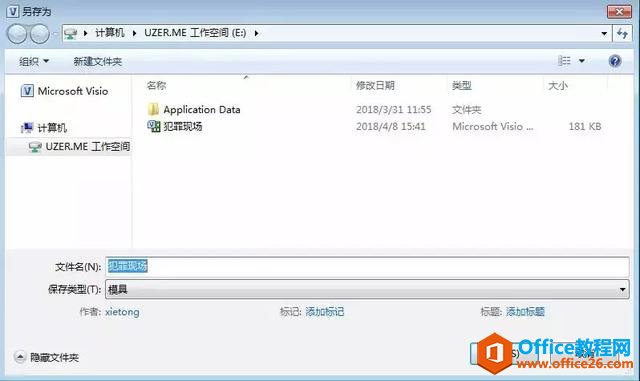

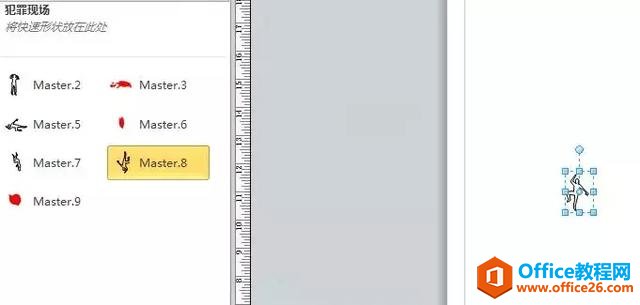

然后将此图例复制粘贴到visio绘图区。在visio模具栏中,选“更多形状”-->"新建形状“,重命名为”犯罪现场“。将图例拖至犯罪现场模具库中就可以变为visio中的模具。然后分别改成中文名,保存为.vssx文件,犯罪现场专用模具库就建好了。

Visio | 用Visio快速绘制室内现场图





Visio | 用Visio快速绘制室内现场图

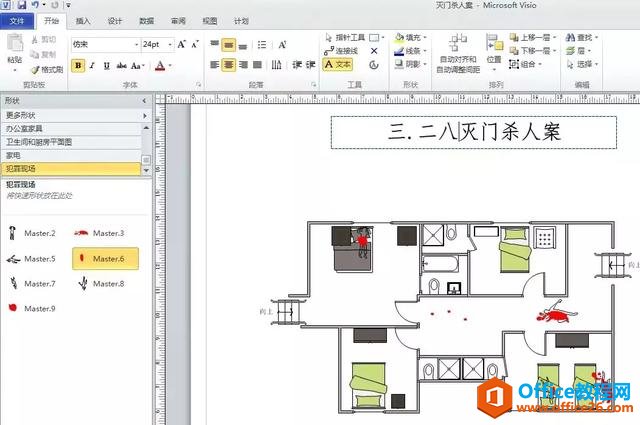

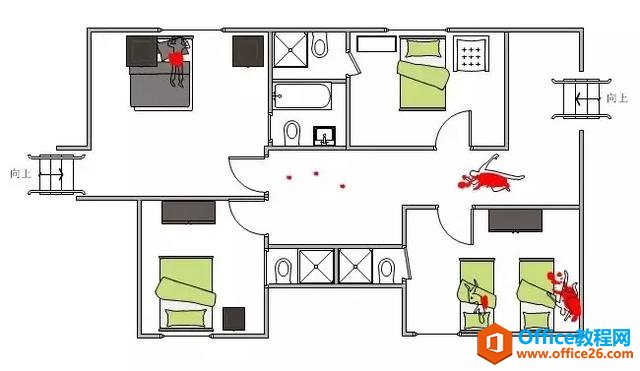

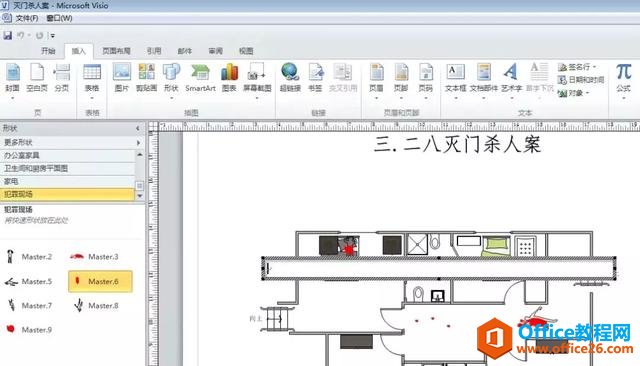

我们以CSI剧集第一季第7集的灭门杀人案为例,将尸体、血迹图例加入现场图中,最终效果如下所示。


Visio | 用Visio快速绘制室内现场图




(七)用文字工具添加标题

在开始菜单中,工具栏里选择”文本“,则可在图中建立文本框,输入标题文字。

Visio | 用Visio快速绘制室内现场图




(八)添加案件信息表和图例

加入表格,一般是插入Word对象来解决。开始-->工具里选指针工具,然后点开插入-->对象,在”插入对象“对话框里,拖动选项杆,找到Microsoft文档,点确定,就建好了一个word输入区域。在该区域里,可以实现任何word的任何命令,word的命令菜单也嵌入了visio中。

Visio | 用Visio快速绘制室内现场图




Visio | 用Visio快速绘制室内现场图

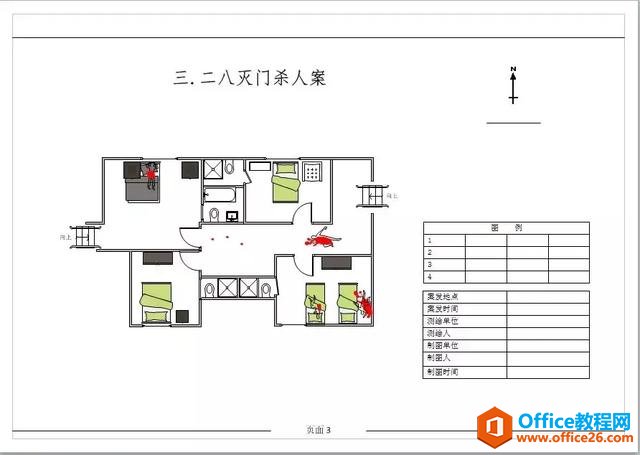

这时将word的文本区域拖至图例和案件信息表的位置,在”插入“中选择”图表“开始绘制表格。这和在word中编辑表格一模一样。最后加入指北针和比例尺,一份现场图就做好了。当然,更专业点的图上的信息还会更多,这里只是对visio作图做个一般介绍。最终效果图如下所示:

Visio | 用Visio快速绘制室内现场图




四、讨论

由上述的绘图流程来看,visio作图的习惯和手工绘图比较相似,而且相对于autocad来说,更易于掌握。但是对于犯罪现场绘图来说,现成的模具少,需要使用者自己建立。好在近年来犯罪现场绘图方面的软件越来越多,模具资源也不断丰富,使得现场绘图越来越便捷。另外,visio还可以把现场图格式保存为模板,下次作图可以直接在模板上修改,而不用新建很多文本区或表格区,因此掌握越多的模板和模具,是在绘制现场图之外所要去做的基础工作。

五、结论

应用Visio绘图,高效、简便。不过要更好地制作专业图的话,还需积累模板和模具库,才能应对各种情况。后期要注意模板模具库的收集和建设。

参考文献

  1. 闫志伟,王树峰主编,犯罪现场制图实训指导[M],北京大学出版社,2016年9月第一版
  2. 田素诚:用Visio2007绘制现场平面图[J],警察技术,2010(6)
