Visio 制作数据流模型图的详细操作图解教程

Visio 2022-05-03 20:53:00

你们的电脑中是不是也下载了Microsoft Office Visio软件呢?不过你们晓得Microsoft Office Visio是怎么制作数据流模型图的呢?下文为各位带来的文章就是Microsoft Office Visio制作数据流模型图的详细操作方法。

我们需要先打开Microsoft Office Visio软件

然后我们点击【文件】菜单,再选择【新建】,然后点击【软件与数据流】


接着我们在【软件与数据流】界面,选择【数据流模型图】,在右侧点击【创建】

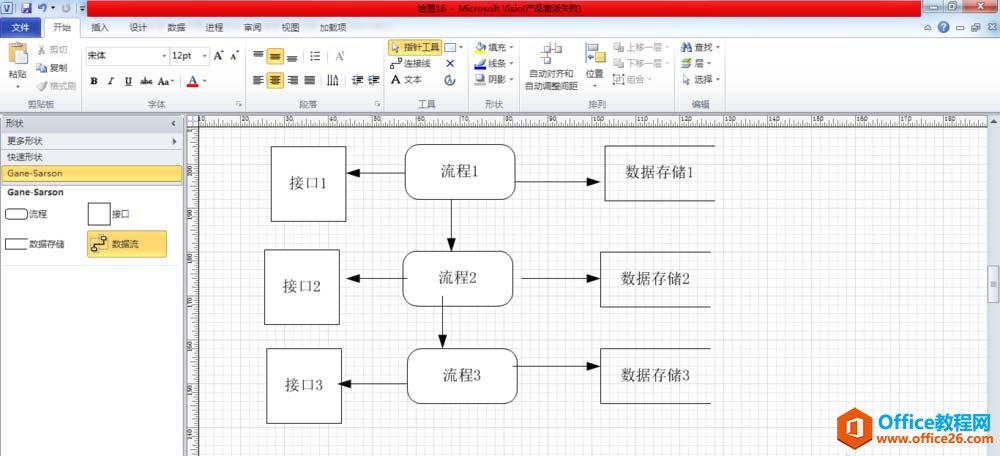

此时进入数据流模型设计界面


然后我们用鼠标点住左侧【Gane-Sarson】中的流程对象,并拖动到右侧的主窗口中


这时再用鼠标点住左侧【Gane-Sarson】中的接口对象,并拖动到右侧的主窗口中


接着再用鼠标点住左侧【Gane-Sarson】中的数据存储对象,并拖动到右侧的主窗口中


鼠标点住左侧【Gane-Sarson】中的连接线对象,拖动到右侧的主窗口中,并连接各个对象,这样可以建立起基本的数据流模型图。


Visio 制作数据流模型图的详细操作图解教程的下载地址:
