Visio 入门教程

Visio 2021-09-17 09:45:20

Visio是一款能处理复杂信息、系统和流程的软件,将复杂的逻辑以可视化的图标、流程图等方式呈现,便于理解、展示。废话不说。看教程。

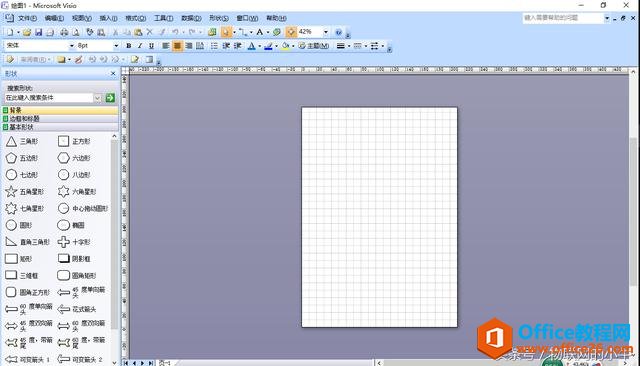

一、打开软件后,出现如下的界面,图一。

Office Visio入门教程

图一

比如,想画程序的流程图,那我们可以选择“常规”里的“基本流程图”。如果想理清各种逻辑之间的相互关系,那么我们可以创建“常规”里的“基本框图”。

其实没必要在此处纠结到底要创建什么类型的工程,因为即使你创建了“框图”,你还是能调用到其他类型里的图标。

那么,我们就创建一个“框图”吧。图二。

Office Visio入门教程

图二。

创建完毕以后,可以把左边的的图标选中,然后直接拖到右边的白纸部分。下面我们将以一个实例,来具体讲解使用方法。

以小编以前画过的一张“网络拓扑图”为例。画完以后的效果图是这样的,图三。

Office Visio入门教程

图三。

步骤一:从右边拖两个椭圆型的图标过来。然后双击图标,就可以在里面添加文字了。在添加文字的过程中,可以通过上方的菜单栏,改变字体的形式和大小等参数。图四。

Office Visio入门教程

图四

步骤二:添加各种”路由器“、”手机“等图标。但是”框图“类型里是没有这类图标的。怎么办呢?小编告诉你。单击 "文件"-->"形状"-->"网络"-->"网络"-->"网络和外设"。就出现了。看图五。

Office Visio入门教程

图五

然后把你想要的图标拖到右侧的白纸上就可以了。

把图标都放上后,就变成下面这个样子了。如图六。

Office Visio入门教程

图六。

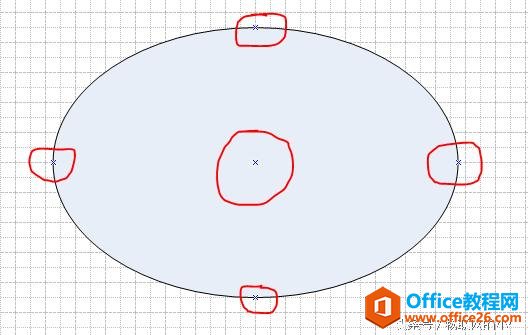

再用“通信链路”描绘出各个图标之间的关系。此处需要注意到,每个图标都有专门用于连线的点,一般最中间和边上都会有。如图七中,红圈处。

Office Visio入门教程

图七。

Office Visio入门教程

图八。

有些朋友可能会问,为什么老王家里只有一台手机,而且是一台老旧的翻盖机。因为老王太助人为乐了,他把家里的钱都送给有困难的人了。

如果想要再加一些条条框框,可以先从左边拖一个“椭圆”图标过来。注意,刚拖过来时,这个“椭圆”是实心的。如果想把它变成空心的。可以先选中图标,然后右击,选”格式“-->"填充",在”图案“选项选为”无“。如图九。

Office Visio入门教程

图九。

好了,经过上述的步骤,一张完美的图表就这样完成了。当然你也可以在加一些文字啊什么的上去。
