如何使用visio画数据库模型图

Visio 2021-09-17 09:40:28

这个星期由于项目的进度需要加紧,师兄让我把设计的数据库用visio制作出来供他修改,由于之前没有使用过visio这个工具,所以现在来学习一下。

一、新建vsd文件

打开visio,然后点击左上角的文件,然后点击如下图的新建,接着选择模板类别的“软件和数据库”。

如何使用visio画数据库模型图

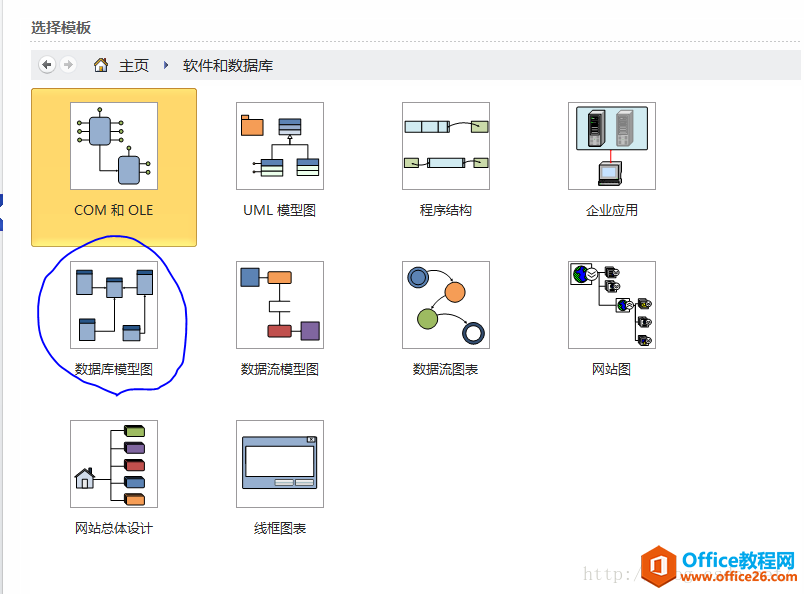

选中上图蓝色线条i圈出的图标之后,可以看到下图,然后选中下图蓝色线条圈出来的“数据库模型图”。

如何使用visio画数据库模型图

然后成功建立了一个vsd文件。

如何使用visio画数据库模型图

二、绘制数据库模型图

 选中下图蓝色线条圈出图标:按住鼠标左键拖动至右方表格中

如何使用visio画数据库模型图

按住鼠标左键拖动至右方表格中

如何使用visio画数据库模型图

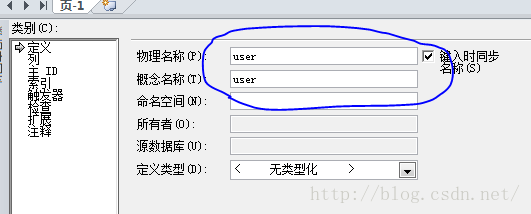

然后按照自己设计的数据库表填写相应信息,下图为填写表名。

如何使用visio画数据库模型图

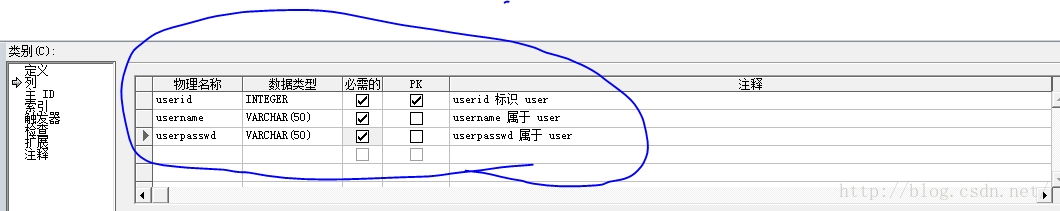

下图为填写列的相应设置:

如何使用visio画数据库模型图

然后保存,一个简单的数据库模型图就建立了。
