几何画板怎样实现转动抛物线

几何画板 2021-09-25 09:27:04

几何画板的动画功能使教学更加生动有趣,也让研究图形更加方便,关于抛物线,不仅可以只研究静态,还可以让抛物线转动起来,在我们的几何画板中可以实现这样的功能。接下来我们一同来用几何画板绘制转动抛物线。

具体步骤如下:

1.使用“点工具”绘制出点A和点B,依次选中点A、B,选择“构造”—“以圆心和圆周上绘圆”命令,绘制出一个圆。选中点A与点B,单击“构造”——“直线”,直线与圆相交于点C。隐藏直线,绘制出线段BC、AB。

几何画板构造圆与线段
利用几何画板绘制一个圆后再构造各个线段

2.在线段CB上取点D、E,使D点位于点A的左侧。依次选中点A、D,选择“构造”—“以圆心和圆周上绘圆”命令。绘制出一个小圆。

几何画板构造点与圆
利用几何画板构造以A为圆心、AD为半径的小圆

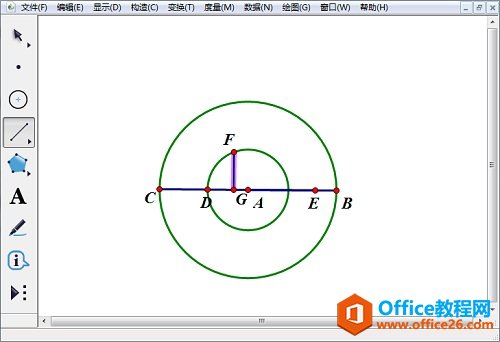

3.利用“点工具”在小圆上任取一点F,过F作线段BC的垂线,垂足为G。将直线隐藏,绘制出线段FG。

几何画板构造点与圆
利用几何画板构造以A为圆心、AD为半径的小圆

4.任取线段FG上的一点H,选中点F和点H,选择“构造”——“轨迹”,绘制点F在移动时点H的轨迹。

几何画板构造轨迹
选中点F和点H构造点F在移动时点H的轨迹

5.分别选中A点与D点,单击“度量”——“距离”,同样度量A点与E点的距离,选择“数据”——“计算”,依次点选度量值,算出两者的比值。采用相同的方法,在“数据”——“计算”,依次点选比值、“^”、“2”、“*”“1”,在单位按钮中选择“厘米”,确定。

几何画板计算
分别度量A点与D点、E点的距离并进行相应计算

6.选择最后一步的计算结果,点击“变换”——“标记距离”,选中点H,单击“变换”——“平移”,将点H依据标记距离,按照90度的方向移动得到点H’。

几何画板变换平移
将点H按照标记距离和90度方向平移

7.选中点D、点H’,单击“构造”——“轨迹”,绘制出点D运动时,H’的运动轨迹。

几何画板构造轨迹
选中点D、点H’构造出点D运动时H’的轨迹

8.双击A点标记为旋转中心,选中点H,单击“变换”——“旋转”,将点H绕点A旋转180度,得到点H”,选中点H”,选择“变换”——“平移”,“标记距离”,“固定角度90度”平移,得到点H’’’选中点H”’和点D,单击“构造”——“轨迹”,如下图所示。

对H点旋转平移并构造轨迹
对H点旋转平移并构造H’’’关于点D的运动轨迹

9.选中点F,选择“编辑”—“操作类按钮”—“动画”命令,绘制出点F运动的按钮,按下按钮抛物线就会转动起来。

编辑操作类按钮控制动画
构造操作类按钮控制抛物线的转动

以上内容向大家介绍了用几何画板绘制转动抛物线的过程,操作比较复杂,反复利用了几何画板变换和轨迹功能得到新的点和点的轨迹
