几何画板怎样制作任意方向的坐标系

几何画板 2021-09-25 09:27:26

利用几何画板制作课件时，有时需要的直角坐标系的方向可能是不固定的,方向需要做一定的调整。那么在几何画板中如何绘制出一个可以调整任意方向的坐标系呢？

具体操作如下：

1.选择“点工具”绘制出点A和点B。选中点A，选择“变换”——“平移”命令，采用默认参数设置即可，得到点A’。依次选中点A、A’，选择“构造”——“以圆心和圆周上点绘圆”命令。选中A’按下“Ctrl+H“隐藏点A’。

构造点A、B并将点A进行平移后构造圆

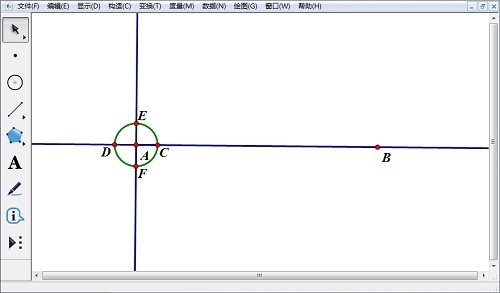

2.选中点A、B，选择“构造”——“射线”命令。使射线与圆相交于点C。绘制射线CA，使CA与圆相交于点D。选中点A和线段AB，选择“构造”—“垂线”命令。使垂线与圆分别相交于点E和F。

构造相应的射线与垂线并标出交点

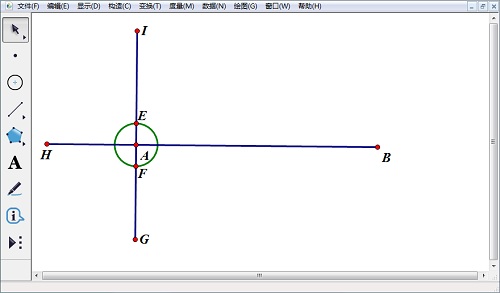

3.隐藏垂线EF和射线CD，构造射线AF、AE、AD。在射线AF、AE、AD上分别取一点G、H、I，隐藏点C、D和射线AB、AD、AF、AE，构造线段HB、GI。

构造相应的射线与线段

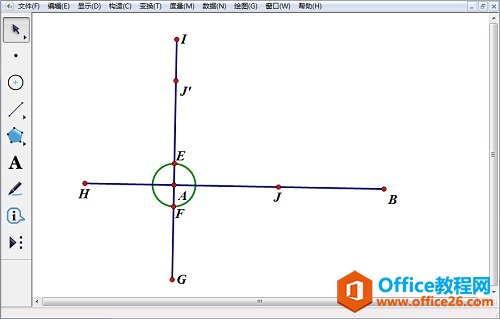

4.在线段AB上绘制一点J，双击点A，设置为标记中心。选中点J，选择“变换”—“旋转”命令，采用默认数值选项。得到点J’。

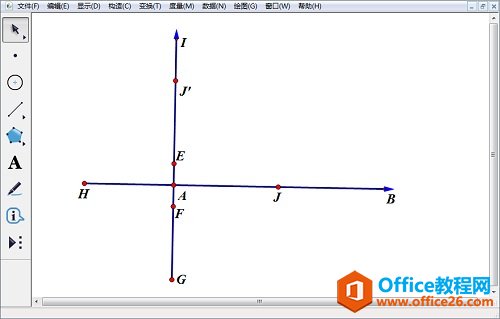

构造相应的射线与线段

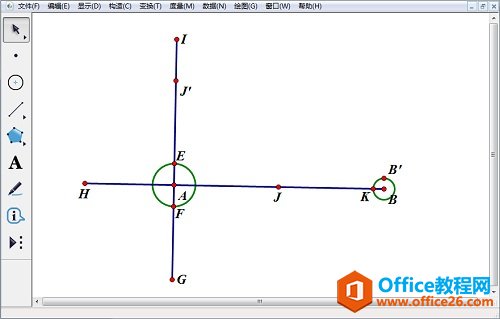

5.选中点B，选择“变换”——“平移”命令，“固定距离”设置为0.5厘米，其余采用默认数值即可。这样得到了B’点。依次选中点B、B’，选择“构造”——“以圆心和圆周上点绘圆”命令，使圆与线段AB相交于点K。

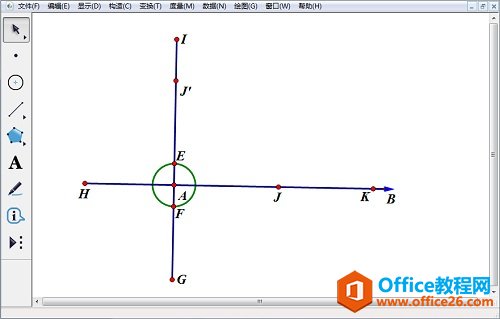

构造以B为圆心的圆并标出与线段AB的交点

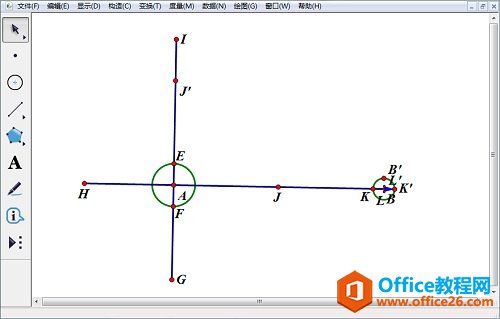

6.双击点B，将B标记为中心。选中点K，选择“变换”——“平移”命令，将角度旋转角度设置为180度即可。这样得到了K’点。双击点K’，将K’标记为中心。选中点B，选择“变换”——“平移”命令，将角度旋转角度设置为15度即可。得到点L。双击线段AB，将线段AB标记为镜面，选中点L，选择“变换”——“反射”命令，得到点L’。如下图所示。
