几何画板怎样标记两个坐标系中的一个

几何画板 2021-09-14 10:18:04

作为学习数学的辅助工具,几何画板的功能非常强大,不仅可以用来画几何图形,还可以构造函数图像。那么有时候我们需要在同一个绘图区中作两个函数图像,此时就要建立两个坐标系。那么要在符合要求的坐标系中画函数图像之前,就需要选中当前坐标系,这样才能自动在坐标系上画图。其实在几何画板中要想选中坐标系,可以使用标记坐标系功能,下面就一起学习标记两个坐标系中的其中一个的技巧。

具体操作步骤如下:

步骤一 建立第一个坐标系。打开几何画板,单击左侧侧边栏“自定义工具”按钮,在弹出的对话框选择“经典坐标系”——“飞狐|直角坐标系”,然后在工作区域单击一下,即可画出坐标系,如下图所示。

建立坐标系
在几何画板中建立第一个坐标系示例

步骤二 在坐标系中画函数图像。建立好坐标系后,比如在其中画出如下图所示的函数图像。执行“绘图”——“绘制新函数”命令,在对话框输入解析式点击确定,就可以画出图像了。

画函数图像
在第一个坐标系中画函数图像示例

步骤三 建立第二个坐标系。单击左侧侧边栏“自定义工具”按钮,在弹出的对话框选择“迷你坐标系”——“石岩|平面坐标系”,然后在工作区域单击一下,即可画出第二个坐标系。除了利用自定义工具下的坐标系外,还可以自己在几何画板中制作多坐标系,具体教程可参考:怎样利用几何画板构建多坐标系。

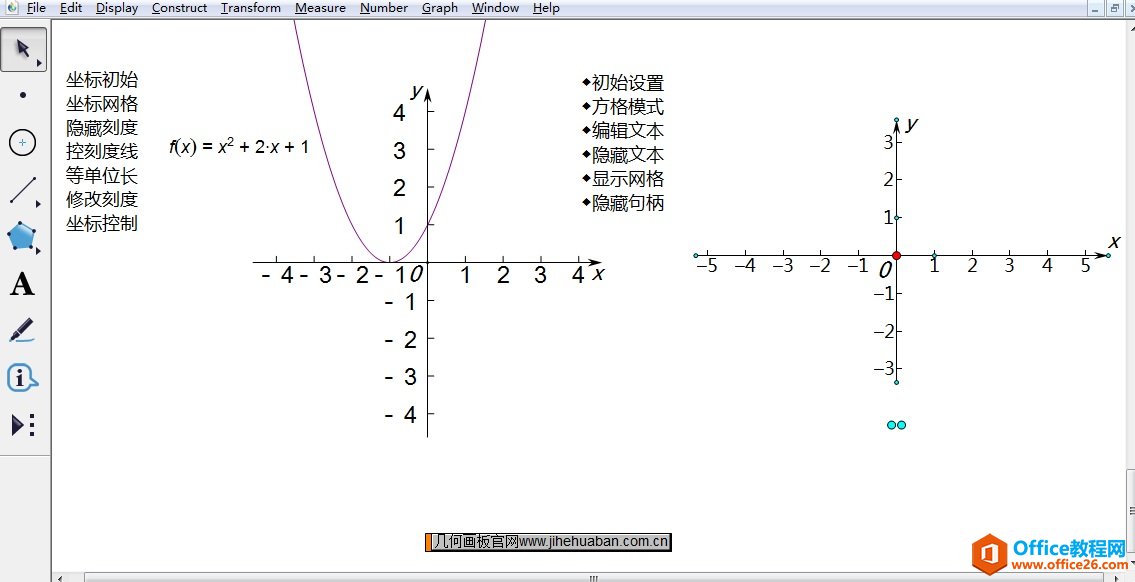

建立第二个坐标系
在几何画板中建立第二个坐标系示例

步骤四 标记第二个坐标系。由于下面要在第二个坐标系中画图,所以要将第二个坐标系设为默认的坐标系,然后只要输入解析式就可以画出函数图像。用移动工具选中坐标系原点,单击上方菜单栏“绘图”菜单,在其下拉选项选择“定义坐标系”命令,如下图所示,这样就可以标记第二个坐标系,以便在其中画图像。

标记坐标系
在几何画板中标记第二个坐标系示例

以上就是给大家介绍的在几何画板中有两个坐标系时,标记其中一个坐标系的方法,只有在标记了坐标系之后,才能在其中画函数图像。
