海康威视智能充电站安装接线方法

电脑教程 2022-04-20 21:31:52

随着小区管理的完善,为了减少电动车楼道乱停放、“飞线”充电、上楼充电带来的事故隐患,海康威视智能充电站自上线以来,已走进千万小区。作为工程商,如果你还不会充电桩的调试安装,那可就out啦!

下面就为大家带来海康威视智能充电桩的安装方法,快来学习~

安装环境要求

以10路智能充电桩为例:

1、具有足够的电容量,单台10路智能充电桩应保证40A的电流容量。预计单台总功率约8KW。

2、具有足够的安装场地,单台10路智能充电桩应保证具有20平方的充电场所,高度不低于2米。

3、具有稳定的网络信号移动4G、全网通4G。

安装人员要求

建议从事电气行业,并有一年以上的电路施工经验人员(具有电工证)。

安装材料

海康威视智能充电站安装接线方法1

安装工具

海康威视智能充电站安装接线方法2

壁装效果图

海康威视智能充电站安装接线方法3

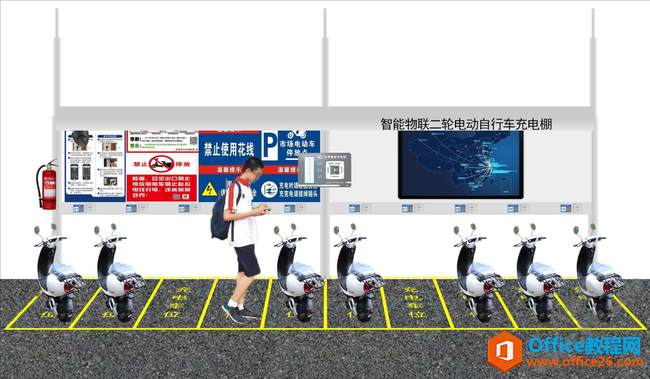

车棚安装效果图

海康威视智能充电站安装接线方法4

布线施工

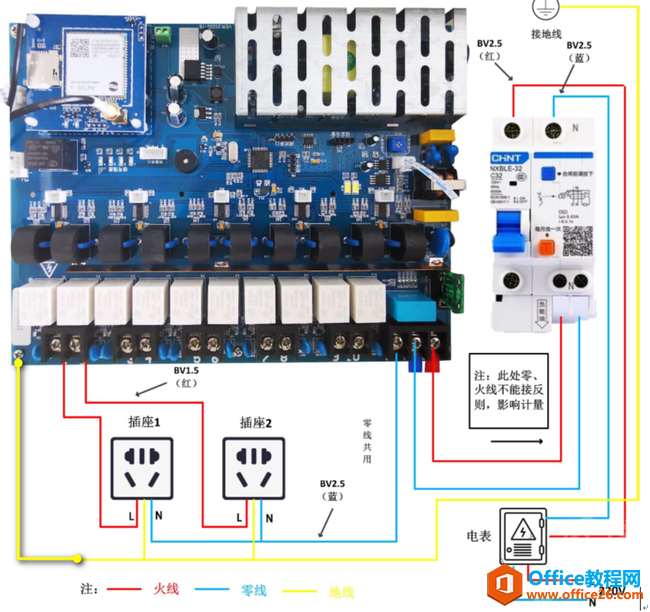

充电桩主板接线:

市电接电表输入,电表输出再接入空开输入,空开输出再接入充电桩主板右下角的电源端口:

海康威视智能充电站安装接线方法5

注:零线火线不能接反;主板继电器模块的对应通道火线接对应插座的火线,零线地线共用,主板上的小螺丝可以接地线。

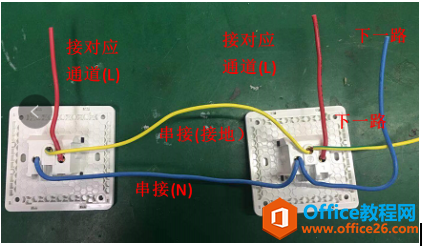

五孔插座接线:

插座的火线对接主板通道的火线,多个插座的零线和地线进行串接。

海康威视智能充电站安装接线方法6

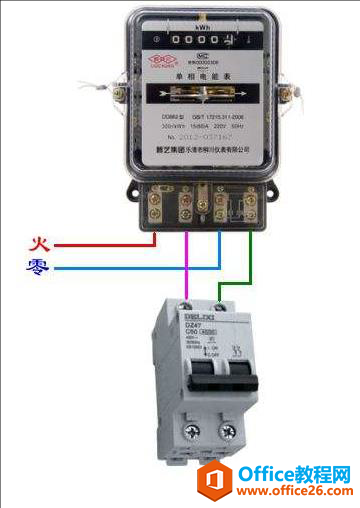

单相电表接线:

海康威视智能充电站安装接线方法7

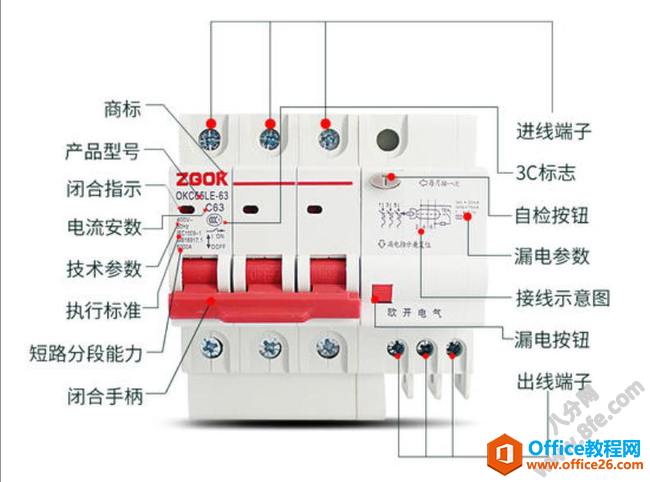

常见空开说明图:

海康威视智能充电站安装接线方法8

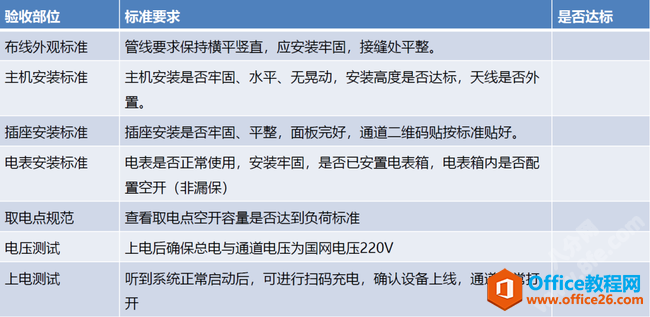

验收标准

海康威视智能充电站安装接线方法9

验收方法

1、开机前检查:用万用表检测进线端是否短路,各接头是否接好并合上充电桩上的空开手柄;

2、系统启用音:认真听启动语音,听到嘀长音后,系统启动完毕,开始正常使用;

3、扫码测试:用微信扫码支付,将灯泡插入插座,选择一个通道后支付充电,在60秒观察充电功率是否与负载相同,反应时长应在5秒以内,并选择退款;

4、刷卡测试:刷卡按下通道后,打开所有插座,插上所有负载,等待3分钟,再拔掉所有负载,应在1分钟内自动断电。
