电流互感器与电量仪接线

电脑教程 2022-04-20 21:17:21

电流互感器在动力环境监测中应用很广泛,可测量节点流入的电流大小,通过计算可得出使用的用电量、负载率大小。

电流互感器与电量仪接线

互感器的功能是将高电压或大电流按比例变换成标准低电压或标准小电流,以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可用来隔开高电压系统,以保证人身和设备的安全。分为电压互感器和电流互感器两大类

电压互感器

基本结构也是铁芯和原、副绕组。特点是容量很小且比较恒定,正常运行时接近于空载状态。电压互感器本身阻抗很小,一旦副边发生短路,电流将急剧增加而烧毁线圈。为此,电压互感器原边接有熔断器。副边接地,以免原、副边绝缘损坏时,副边出现对地高电位而造成事故。

电流互感器

工作原理、等值电路与一般变压器相同,只是其原边绕组串联在被测电路中,且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载,近似短路。原边电流(即被测电流)和副边电流取决于被测线路的负载,与电流互感器副边负载无关。电流互感器运行时,副边不允许开路。因为在这种情况下,原边电流均成为励磁电流,将导致磁通和副边电压大大超过正常值而危及人身及设备安全。因此,电流互感器副边回路中不允许接熔断器,也不允许在运行时未经旁路就拆卸电流表及继电器等设备。

电流互感器的接线

电流互感器与电量仪接线

电流互感器的正面有P1,S1,S2标识,而反面则有P2,S1,S2。被测量设备的电源线从中间的孔穿过;S1,S2端子接电量仪的电流端子,同时S2一端需要接地,以免一次侧高压电串到二次侧。

穿线时,一定要按电流的流向,从P1穿到P2一侧。

电流互感器与电量仪接线

当原有线路中有电流表时,互感器与电流表要并联接,接线如下图所示:

电流互感器与电量仪接线

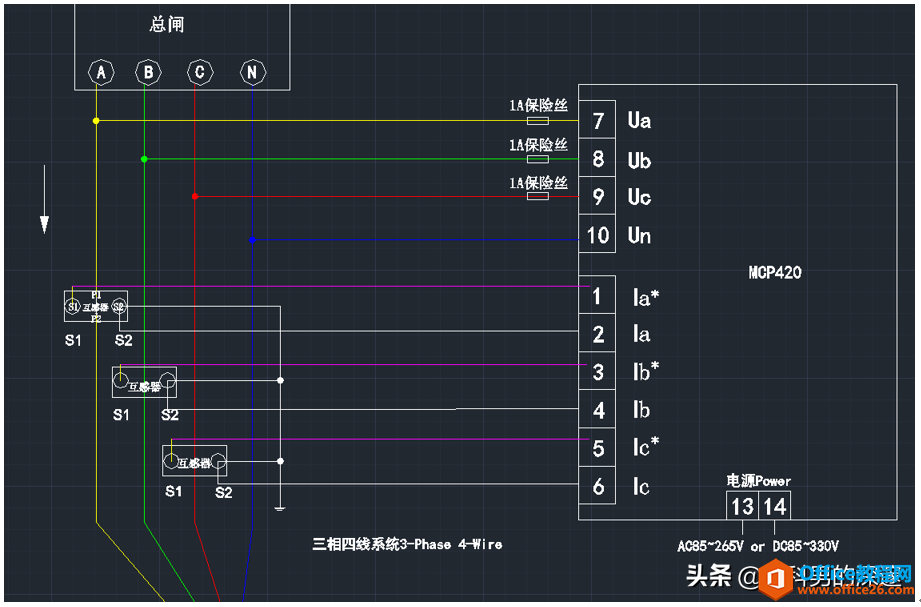

电量仪接线端子:

电流互感器与电量仪接线
