excel 如何利用温度计图表直观显示两组数据的差异

Excel技巧 2021-11-25 11:47:36

温度计图表可用于对两组数据进行比较，直观地表现两组数据的差异。下图左侧A2:C5单元格区域为我们接下来要制作温度计图表的数据源，右侧为制作好的温度计图表参考效果图，可以方便地看到实际数值与计划数值的占比。

操作步骤

１、选中A2:C5单元格区域，单击［插入］选项卡［图表］功能组中的［插入柱形图或条形图］按钮，在下拉列表中选择［二维柱形图］中的［簇状柱形图］，即可在工作表中插入图表。

２、分别设置"计划"系列和“实际”系列的填充颜色和轮廓。

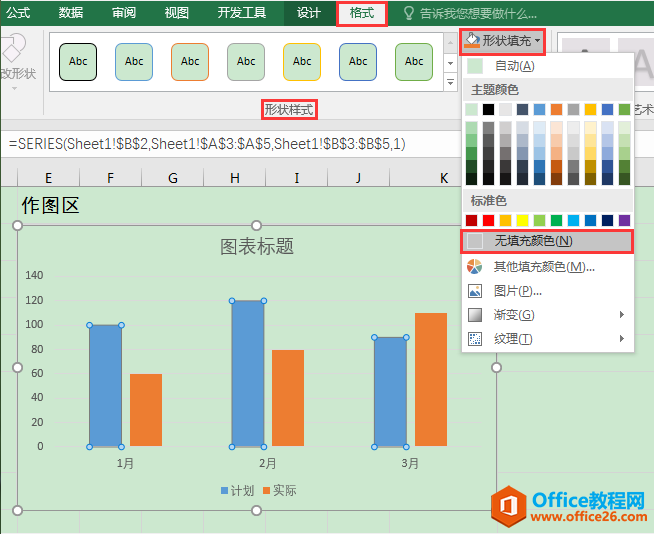

选中"计划"系列，在［格式］选项卡中单击［形状填充］按钮，在下拉列表中选择［无填充颜色］；继续单击［形状样式］功能组中的［形状轮廓］按钮，在下拉列表中选择［自动］，即可为"计划"系列添加黑色的边框。

3、将“计划”系列与“实际”系列分离至不同的坐标系，分别控制间距，设置不同的系列宽度，使其产生错位包含的视觉效果。（要产生错位包含的视觉效果，不能直接调整［系列重叠］）

选中"实际"系列，在［格式］选项卡下［当前所选内容］功能组中点击［设置所选内容格式］按钮。在工作表右侧弹出的［设置数据系列格式］对话框中，在［系列选项］下将［系列绘制在］设为"次坐标轴"；将［分类间距］设为"380％"，使“实际”系列各柱子之间的间距加大。

4、统一主次坐标轴的最大值和间隔单位。

Excel办公技巧：用温度计图表直观显示两组数据的差异

主次坐标轴最大值不一致，需要进行统一

选中图表左侧的主坐标轴，在工作表右侧弹出［设置坐标轴格式］对话框，在［坐标轴选项］下，将［边界］中的［最大值］设为"120"，［单位］中的［主要］设为"30"（坐标轴标签值之间间隔30）。

Excel办公技巧：用温度计图表直观显示两组数据的差异

设置主坐标轴最大值和主要间隔单位

Excel办公技巧：用温度计图表直观显示两组数据的差异

主次坐标轴最大值、主要间隔单位全部统一

5、最后，根据实际需要调整图表的标题、尺寸大小等细节即可。
